Einführung in die Informatik
Geldwechselautomat - Analyse eines Softwaresystems VI

S. Spolwig

[Home | Unterrichtssequenzen]
[Startseite]


Modellannahmen zur Realisierung

Dem Softwaresystem GWA 3.0 liegen folgende Modellannahmen zu Grunde:

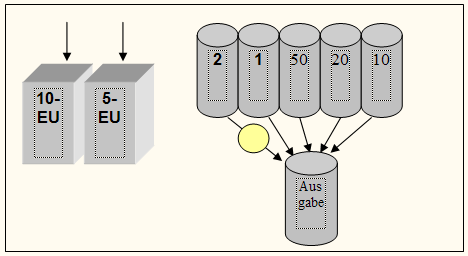

Der Automat enthältModell

  • 2 Annahmeschächte für 5-EU und 10-EU, die jeweils Exemplare (Instanzen) der Banknoten aufnehmen


  • 5 Ausgabeschächte für die Münzsorten, die bei Start aufgefüllt werden mit diskreten Münzen, also nicht die Anzahl verwalten (10 St.), sondern 10 einzeln erzeugte Exemplare einer Münzsorte aufnehmen


  • Bei Münzausgabe werden die benötigten Münzen in den Ausgabeschacht (Geldausgabeklappe) getan und können dann dort entnommen werden


  • Wenn in einem Schacht nicht mehr genügend Münzen  sind, um eine korrekte Ausgabe auszuführen, wird die Geldannahme mit einer Störungsmeldung abgebrochen. Noten werden auf Echtheit geprüft, falsche werden abgewiesen.


  • Benutzerhinweise und Störungsmeldungen sollen in einem Display angezeigt werden.

Die vollständige Programmbeschreibung finden Sie in LOG IN *)


________________

*) S. Spolwig: "Modellieren und Programmieren" - Wann lohnt es sich ein Programm zu machen?  IN: LOG IN, 20 (2000) Heft 2
