MVC in Delphi

Die Aufgabe / Beispiel

Ein Programm berechnet den B.M.I.-Faktor einer Person. Es hat eine Fachklasse TPerson und die GUI-Klasse TFensterFrm.

Der Button
updateModel schickt die Daten ans Model
updateView holt die Daten und aktualisiert den View
Abnehmen reduziert den Wert von Gewicht.

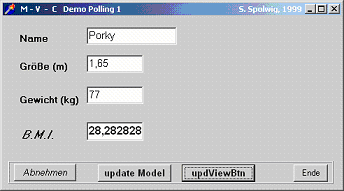

Polling1
Bild 1

1.1 Manuelles Polling über GUI-Komponenten

Die Aktionen werden durch getrennte GUI-Komponenten realisiert, was bei den meisten Anwenderprogrammen angebracht ist.

Die Fachklasse TPerson hat nur die notwendigen Set- und Get-Methoden.

TPerson = class(TObject)
   private
    Name    : string;
    Groesse : real;
    Gewicht : real;
   public
   ...
    procedure SetName (n : string);
    function GetName : string;
   ...

Die GUI-Klasse übernimmt Control- und Viewaufgaben.

unit uFenster;
INTERFACE
// ======================================================================
uses
...
uPerson;

TFensterFrm = class(TForm)
    GroesseLbl: TLabel;
    ...
    procedure updModelBtnClick (Sender: TObject);
    procedure updViewBtnClick(Sender: TObject);
    procedure AbnehmBtnClick(Sender: TObject);
   private
    Person : TPerson;             // --- Model PERSON
    procedure Init;
    procedure DatenAktualisieren; // -- hier der Datentransport
    procedure MaskeAktualisieren;
end;

IMPLEMENTATION
// ======================================================================
....
Procedure TFensterFrm.DatenAktualisieren;
// ----------------------------------------------------------------------
// Eingaben aus den Editfeldern an das Model-Objekt übergeben
begin
Person.SetName (NameEdt.Text);
Person.SetGroesse (StrToFloat (GroesseEdt.Text));
Person.SetGewicht (StrToFloat (GewichtEdt.Text));
end;

procedure TFensterFrm.updModelBtnClick(Sender: TObject);
// ----------------------------------------------------------------------
// Ereignis starten
begin
DatenAktualisieren;
Init;               // Eingaben im Fenster löschen
end;

procedure TFensterFrm.MaskeAktualisieren;
// ----------------------------------------------------------------------
// Objektdaten an die View-Komponenten übergeben
begin
NameEdt.Text    := Person.GetName;
GroesseEdt.Text := FloatToStr (Person.GetGroesse);
GewichtEdt.Text := FloatToStr (Person.GetGewicht);
BmiEdt.Text     := FloatToStr (Person.HatBMI);
end;

procedure TFensterFrm.updViewBtnClick(Sender: TObject);
// ----------------------------------------------------------------------
// Ereignis starten
begin
MaskeAktualisieren
end;

...

1.2 Manuelles Polling (halbautomatisch) über GUI-Komponenten

Wenn die Ausgabe von Ergebnissen und Daten unmittelbar nach der Eingabe erwünscht ist, kann man den Aufruf MaskeAktualisieren in die upDateModel-Komponente legen und auf die upDateView-Komponente verzichten. Der Rest bleibt gleich.

procedure TFensterFrm.updModelBtnClick(Sender:TObject);
// ------------------------------------------
// Ereignis starten
begin
DatenAktualisieren;
Init;
MaskeAktualisieren;
end;

Polling2
Bild 2

2. Observer Pattern Design

Observer Pattern
Bild 3 - [Klicken Sie für den Quelltext auf die Klasse]

Reichlich Aufwand, um eine Klasse Person zu observieren ...
Durch die Auslagerung von Observer-Code in die Oberklasse bleibt dann aber nur der RunObservers-Aufruf in den Set-Methoden.

procedure TPerson.SetName (n : string);
//----------------------------------------------
begin
fName := n;
fObserverMgr.RunObservers; // Message absenden
end;

und im GUI

procedure TFensterFrm.FormShow(Sender: TObject);
// ---------------------------------------------
begin
Person := TPerson.Create;
Person.AddObserver(MaskeAktualisieren,self);
end;

Observer-GUI
Bild 4

Dem GUI ist ein zweiter View hinzugefügt, der vom Observer mit bedient wird.

3. Automatische Aktualisierung durch selbstgeschriebene Ereignisroutinen

Die Fachklasse hat außer den üblichen Set.. / Get-Methoden zusätzlich Code zur Ereignisbehandlung. Will man sicherstellen, daß die Änderung eines jeden Attributwertes verarbeitet wird, so braucht jede betreffende Methode die Variable OnChanged, die in der GUI-Klasse referenziert wird und die Aktualisierung anstößt.

Hier wird mit einem selbstdefinierten Typ TNotifyChange gearbeitet. Delphi stellt einen Typ TNotifyEvent zur Verfügung, der mit Properties ähnlich arbeitet.

Notify
Bild 5

unit uPerson;
INTERFACE
// ======================================================================
type
TNotifyChange = procedure of object;// Deklaration eines Methodenzeigertyps

TPerson = class(TObject)
   private
    Name    : string;
    ...
   public
    OnChanged : TNotifyChange;        // Vereinbarung einer
    ...                              // Referenzvariablen/Ereignismethode
end;

IMPLEMENTATION
// ======================================================================
...
procedure TPerson.SetGroesse (gr : real);
(* ----------------------------------------- *)
begin
Groesse := gr;
if assigned(OnChanged)            // Ereignis auslösen
then OnChanged;
end;

procedure TPerson.Abnehmen;
(* ----------------------------------------- *)
begin
Gewicht := Gewicht - 1;
if assigned(OnChanged)             // Ereignis auslösen
then OnChanged;
end;

...
END. // ----- UNIT -------

In der GUI-Klasse sorgt die Methode Person.OnChanged in FormCreate dafür, daß bei jedem Event die GUI-Methode MaskeAktualisieren ausgeführt wird.

Leider kann das in bestimmten Fällen zu Problemen führen. Editfelder, die sich gut für kombinierte Ein- und Ausgabe eignen, dürfen nicht für die Ausgabe von Rechenoperationen angesprochen werden; es sind also andere GUI-Komponenten dafür erforderlich. Die korrekte Initialisierung von Gewicht und Groesse mit 0 führt zu einer Exception wegen der unerlaubten Division durch Null bei Errechnung des BMI.
Reine Textfelder sind unproblematisch.

unit uFenster;

INTERFACE
// ======================================================================
uses
...
uPerson;

type
TFensterFrm = class(TForm)
    GroesseLbl : TLabel;
    ...

    procedure FormCreate (Sender: TObject);
    procedure updModelBtnClick (Sender: TObject);
    procedure AbnehmBtnClick (Sender: TObject);
    procedure EndeBtnClick (Sender: TObject);

   private
    Person : TPerson;              // --- Model PERSON
    procedure Init;
    procedure DatenAktualisieren; // --- hier der Datentransport
    procedure MaskeAktualisieren;
   public
end;

var
FensterFrm: TFensterFrm;

IMPLEMENTATION
// ======================================================================
{$R *.DFM}

procedure TFensterFrm.FormCreate(Sender: TObject);
// ----------------------------------------------------------------------
begin
FensterFrm.Init;
Person := TPerson.Create;
Person.OnChanged := MaskeAktualisieren; // Methodenzeiger mit Methode
end;                                     // verknüpfen

...
procedure TFensterFrm.DatenAktualisieren;
// ----------------------------------------------------------------------
// wie vorher
...
procedure TFensterFrm.updModelBtnClick(Sender: TObject);
// ----------------------------------------------------------------------
begin
DatenAktualisieren;
end;

procedure TFensterFrm.MaskeAktualisieren;
// ----------------------------------------------------------------------
begin
NameEdt.Text := Person.GetName;
BmiEdt.Text  := FloatToStr(Person.HatBMI);
end;

procedure TFensterFrm.AbnehmBtnClick(Sender: TObject);
// ----------------------------------------------------------------------
begin
Person.Abnehmen;
end;

end. // ------ UNIT -------

Bewertung

1. Polling

Manuelles Polling (1.1. und 1.2) haben sich seit 10 Jahren im Unterricht bewährt und sind unaufwendig. An unserer Schule werden alle Programme, beginnend im Anfangsunterricht mit einer Fachklasse bis zu großen Projekten, in dieser Weise von den Schülern bearbeitet. Die Datenklassen sind frei von jeder technischen Erweiterung. Das erlaubt eine sehr einfache und klare OOA und Implementierung.

2. Observer Pattern Design

Viel Technik, wenig Erkenntnisgewinn (s.o.). Der Programmieraufwand pro observiertem Objekt ist so umfangreich, daß er sich für den Unterricht verbietet, wenn Schüler den kompletten Observer-Code schreiben sollten, zumal das durchaus nicht trivial ist. Eine Möglichkeit wäre, das ganze Paket als Bibliothek abzulegen.
Bei dieser als auch der dritten Variante bleiben Fachklassen nicht von proprietärem Code frei, der sie mit dem Betriebssystem verknüpft, was einer Portierung im Wege steht. Der schöne Anspruch, das in Fachklassen auch nur Anwendungsdaten und Anwendungslogik enthalten sein sollen, ist dahin.

3. Selbstgeschriebene Ereignisroutinen

Die selbstgeschriebene Ereignissteuerung ist eher eine Bastlerlösung. TNotifyChange ist ein Prozedurtyp, ein ebenso mächtiges wie undurchsichtiges Konstrukt. Onchange eine Prozedurvariable, also gleichermaßen Attribut und Prozedur und damit proprietär belastet. Die o. g. Restriktionen und Fehler lassen Zweifel an einen routinemäßigen Einsatz im Unterricht aufkommen.

-------------------
Literatur u. Links

Hilfehandbuch Delphi 7
Amrhein, B.: Designpattern für Graphische Benutzeroberflächen
                     http://www.hta-be.bfh.ch/~amrhein/Skripten/Swing/Pattern.pdf
Höstklint, C.: Simple Observer Pattern
                      http://www.delphi3000.com/member.asp?ID=9713
Paulus, H.: Das MVC-Konzept. (Schöne Präsentation)
                   http://informatikag.bildung-rp.de/assets/download/D1-Paulus-Farben.pps

Hinweise zur Implementation von MVC mit DELPHI
